快恢復二極管ES2JW
快恢復二極管ES2M
快恢復二極管F1J
快恢復二極管F1M
快恢復二極管FR107
快恢復二極管FR107WS
快恢復二極管MURF1040CT
快恢復二極管RS1DF
快恢復二極管RS1GF
快恢復二極管RS1JF
快恢復二極管RS1MF
快恢復二極管RS2D
快恢復二極管RS2J
快恢復二極管RS2JF
快恢復二極管RS2M
快恢復二極管RS2MF
快恢復二極管RS2MW

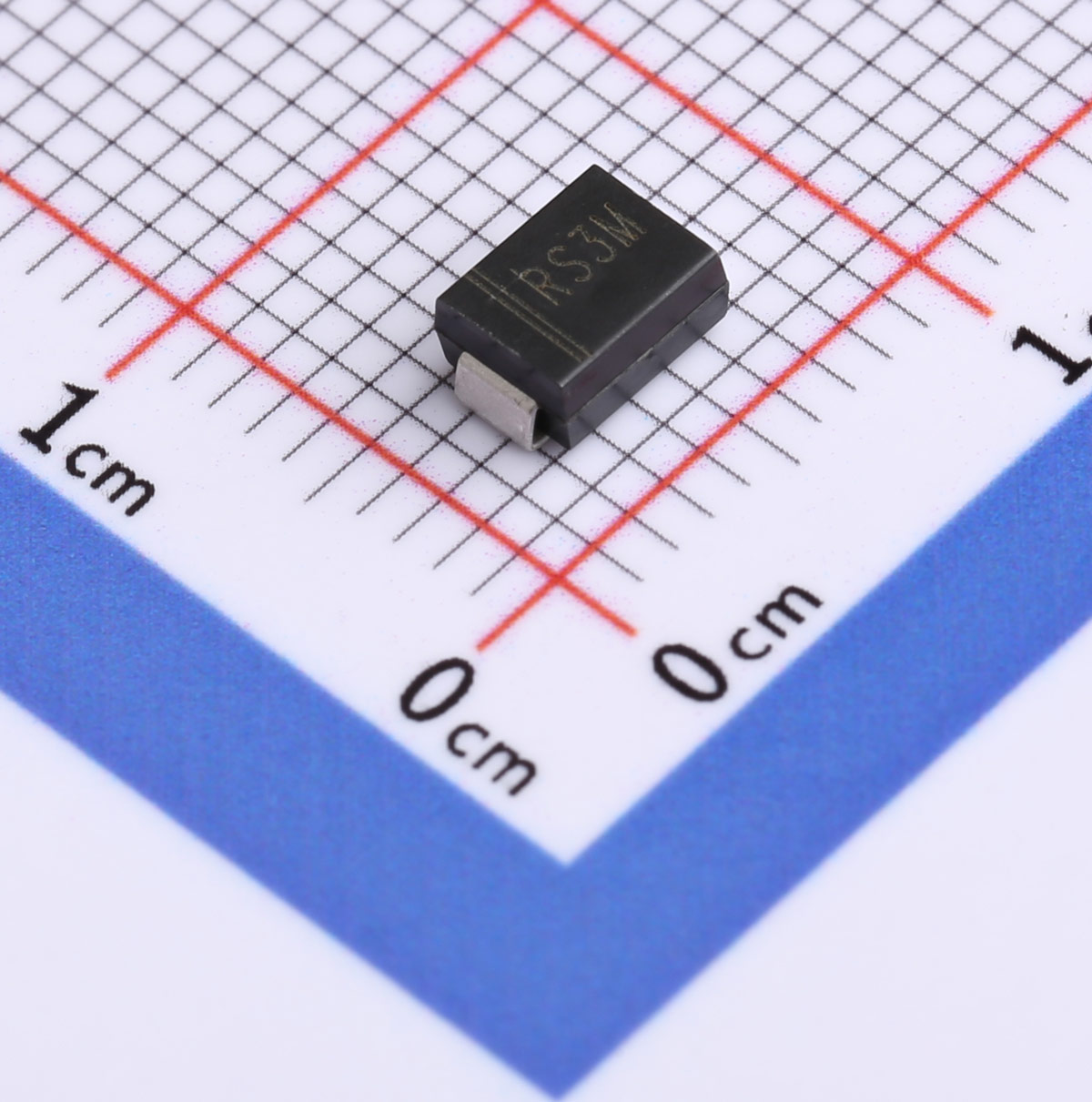

快恢復二極管RS3MB
快恢復二極管RS3MBF
快恢復二極管RS5MB
服務熱線
0755-83044319
快恢復二極管的內部結構與普通二極管不同，它是在P型、N型硅材料中間增加了基區I，構成P-I-N硅片。由于基區很薄，反向恢復電荷很小，不僅大大減小了trr值，還降低了瞬態正向壓降，使管子能承受很高的反向工作電壓。快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降約為0.6V，正向電流是幾安培至幾千安培，反向峰值電壓可達幾百到幾千伏。
| 名稱 |
|---|
| 600V | 2A | 1.7V | 5μA | 35ns | SOD-123FL |
| 1000V | 2A | 1.7V | 5μA | 75ns | SMA |
| 600V | 1.0A | 1.3V | 5.0mA | 250ns | SOD-123FL |
| 1000V | 1.0A | 1.3V | 5.0mA | 500ns | SOD-123FL |
| 1000V | 1A | 1.3V | 5μA | 500ns | SOD-123FL |
| 1000V | 1A | 1.3V | 5μA | 500ns | SOD-323 |
| 400V | 5A | 0.92V | 0.01μA | 30ns | TO-220F |
| 200V | 1A | 1.3V | 5μA | 150ns | SMAF |
| 400V | 1A | 1.3V | 5μA | 150ns | SMAF |
| 600V | 1A | 1.3V | 5μA | 250ns | SMAF |
| 1000V | 1A | 1.3V | 5μA | 500ns | SMAF |
| 200V | 2A | 1.3V | 5μA | 150ns | SMA |
| 600V | 2A | 1.3V | 5μA | 250ns | SMA |
| 600V | 2A | 1.3V | 5μA | 250ns | SMAF |
| 1000V | 2A | 1.3V | 5μA | 500ns | SMA |
| 1000V | 2A | 1.3V | 5μA | 500ns | SMAF |
| 1000V | 2A | 1.3V | 5μA | 500ns | SOD-123FL |
| 1000V | 3A | 1.3V | 10μA | 500ns | SMB |
| 1000V | 3A | 1.3V | 5μA | 500ns | SMBF |
| 1000V | 5A | 1.3V | 10μA | 500ns | SMB |
| 文件名稱 | 標題 | 說明 |
|---|
| 類型 | 標題 | 下載 |
|---|
