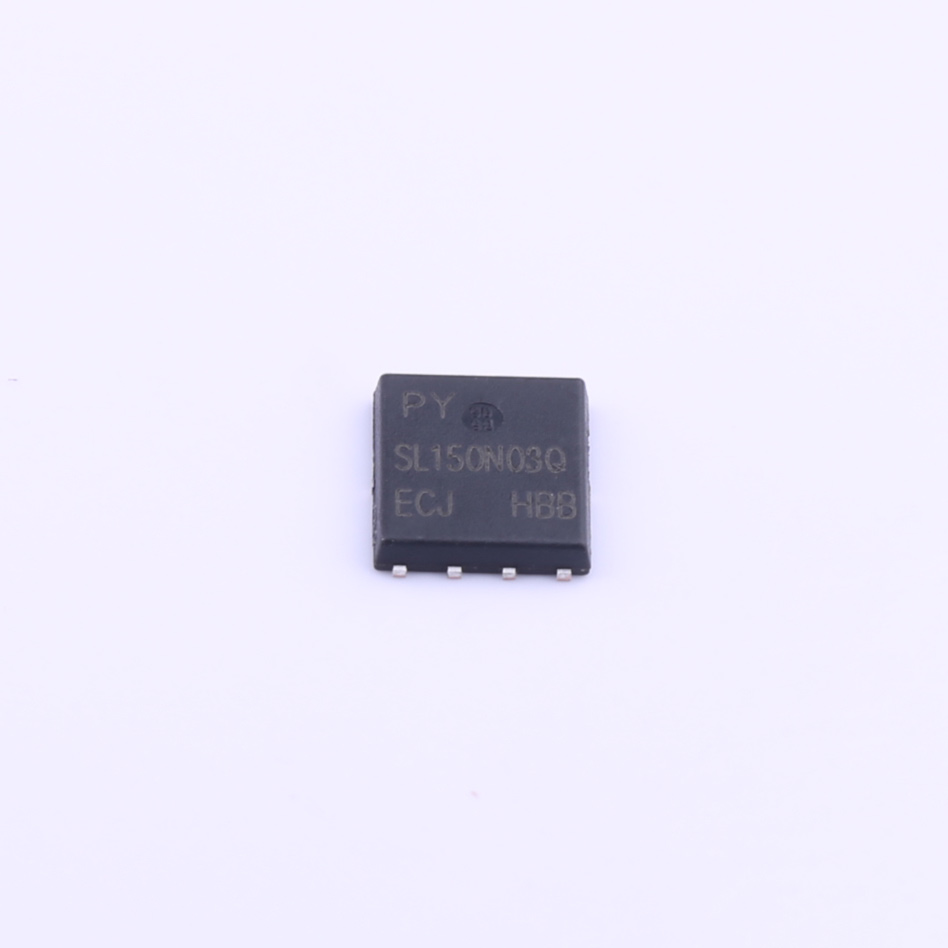

低壓MOS管SL150N03Q

SL150N03Q是低壓N溝道MOS管，高電流、低導阻、高功率，適用于DC-DC轉換、PFC、電機驅動等高效、高可靠電力應用。

類型：N溝道
漏源電壓(Vdss)：30V
連續漏極電流(Id)：150A
功率(Pd)：166W
導通電阻(RDS(on)@Vgs,Id)：1.6mΩ@10V,30A
閾值電壓(Vgs(th)@Id)：2.5V@250uA

下載數據手冊 在線咨詢

產品詳情產品文檔技術支持

SL150N03Q 低壓N溝道MOS管

SL150N03Q是一款低壓N溝道MOS管，具有高電流、低導通電阻和高功率特性，適用于直流-直流轉換器、功率因數校正、電機驅動等高效率、高可靠性的電力應用。

參數

漏源電壓（Vdss）：30V

連續漏極電流（Id）：150A

功率（Pd）：166W

導通電阻（RDS(on)）：1.6mΩ @ 10V, 30A

閾值電壓（Vgs(th)）：2.5V @ 250uA

封裝

DFN 5x6-8L：8引腳表面貼裝封裝，尺寸為5x6mm，便于集成設計和布局。

應用

直流-直流轉換器

電機驅動器

功率因數校正

LED驅動器

太陽能逆變器

產品優勢

高電流承受能力：150A的漏極電流能夠滿足大部分高電流應用的需求。

低導通電阻：1.6mΩ的導通電阻能夠提高能效，減少功率損耗。

高功率：最大166W的功率允許MOS管在高電壓、高電流環境下工作。

低閾值電壓：2.5V的閾值電壓可以在低電壓環境下有效控制MOS管的導通狀態。

小封裝尺寸：5x6mm的DFN封裝便于高密度、緊湊型設計的實現。

注意事項

請根據應用需求正確選擇驅動電路和散熱設計。

在正常使用過程中，避免過電壓、過電流和超溫度等情況發生，以保證設備的長壽命和可靠性。

包裝

SL150N03Q按照工業標準進行包裝，供應方式為盤裝或卷裝，便于生產線自動化貼裝。

關于薩科微 Slkor：

薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供最佳的解決方案和支持。
