薩科微SL8205FC同步降壓應用方案

2025-09-13 15:54:38 158

深圳市薩科微slkor（www.mqjh.com.cn）半導體有限公司技術骨干來自清華大學，以新材料新工藝新產品引領公司發展，掌握國際領先的第三代半導體碳化硅功率器件技術。薩科微集電子產品的設計開發、生產和銷售一體化的高新科技企業，為客戶提供可靠的產品和配套的技術服務。

1.1 名稱：薩科微SL8205FC同步降壓應用方案

1.2 應用：汽車系統，存儲，液晶電視，路由器，機頂盒，筆記本電腦

2.在1A5V輸出功率下，效率可達95%；最大持續電流為5A，峰值負載電流能力為6A。

2.1 產品特點

■SL8205FC是一款同步降壓型調節器集成電路，它將脈寬調制控制、上橋和下橋開關集成在同一芯片上，以最大程度減少開關過渡損耗和導通損耗。憑借超低的Rds(on)功率開關和高效的脈寬調制控制，該調節器集成電路能夠同時實現最高的效率和最高的開關頻率，從而最大程度地減少外部電感和電容的尺寸，從而實現最小化的解決方案占用面積。SL8205FC提供了諸如逐周期電流限制和熱關斷保護等保護功能。它會監測輸出電壓狀況以進行故障保護。

■內部設有5V的參考電壓(VCC)，用于為內部模擬電路和驅動電路供電。此引腳應通過一個 1uF 的陶瓷電容器接地旁路。此引腳可用于連接20mA 及以下的外部直流負載。

■SL8205FC設備有一個專用的使能控制引腳(EN)。只要輸入電壓足夠高，就可以通過 EN 進行使能和禁用操作，該引腳采用正邏輯。其下降值為12伏。當EN下拉至低于12伏時，設備將進入最低的關機電流模式(小于4微安)。通過將外部RC與EN引腳相連，可以編程設定在驅動 EN為高電平時的延遲開啟時間。

■欠壓鎖定(UVLO)機制的實施旨在防止設備在供電電壓不足的情況下運行。該欠壓鎖定的上升值約為4V，具有0.2V的滯回電壓。

2.2 采用軟啟動是為了防止在啟動過程中轉換器輸出電壓出現過沖現象。軟啟動是通過將一個電容器從軟啟動編程引腳連接至地來實現的。

3.工作溫度范圍：-40℃~85℃。

4.薩科微SL8205FC5A高效快速同步降壓應用電路

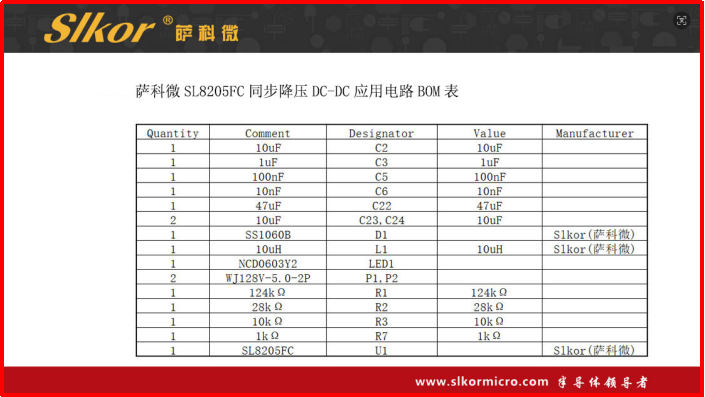

7430d904-833d-4e9d-a38c-1f0ec1ea77c6

4.1應用原理：

SL8205FC是一款高效且快速的同步降壓型直流-直流轉換器，能夠提供 5A的輸出電流。其工作電壓范圍寬可在 4.5V 至 20V之間變化，并集成了主開關和同步開關，具有極低的 Rds(on)值，從而最大程度地減少了導通損耗。SL8205FC采用即時脈沖寬度調制(PWM)架構，能夠在高降壓應用中實現快速瞬態響應，并在輕載時保持高效率。此外，它在連續導通模式下以500kHz的恒定頻率工作，以最大限度地減小電感和電容的尺寸。

在選擇電感器時，有幾項需要考慮的因素。

4.2選擇電感以滿足所需的紋波電流要求。建議將紋波電流設定為最大輸出電流的約 40%。電感的

計算公式為: 39f89a9c-38b6-4e51-a294-2551d676b6a5
