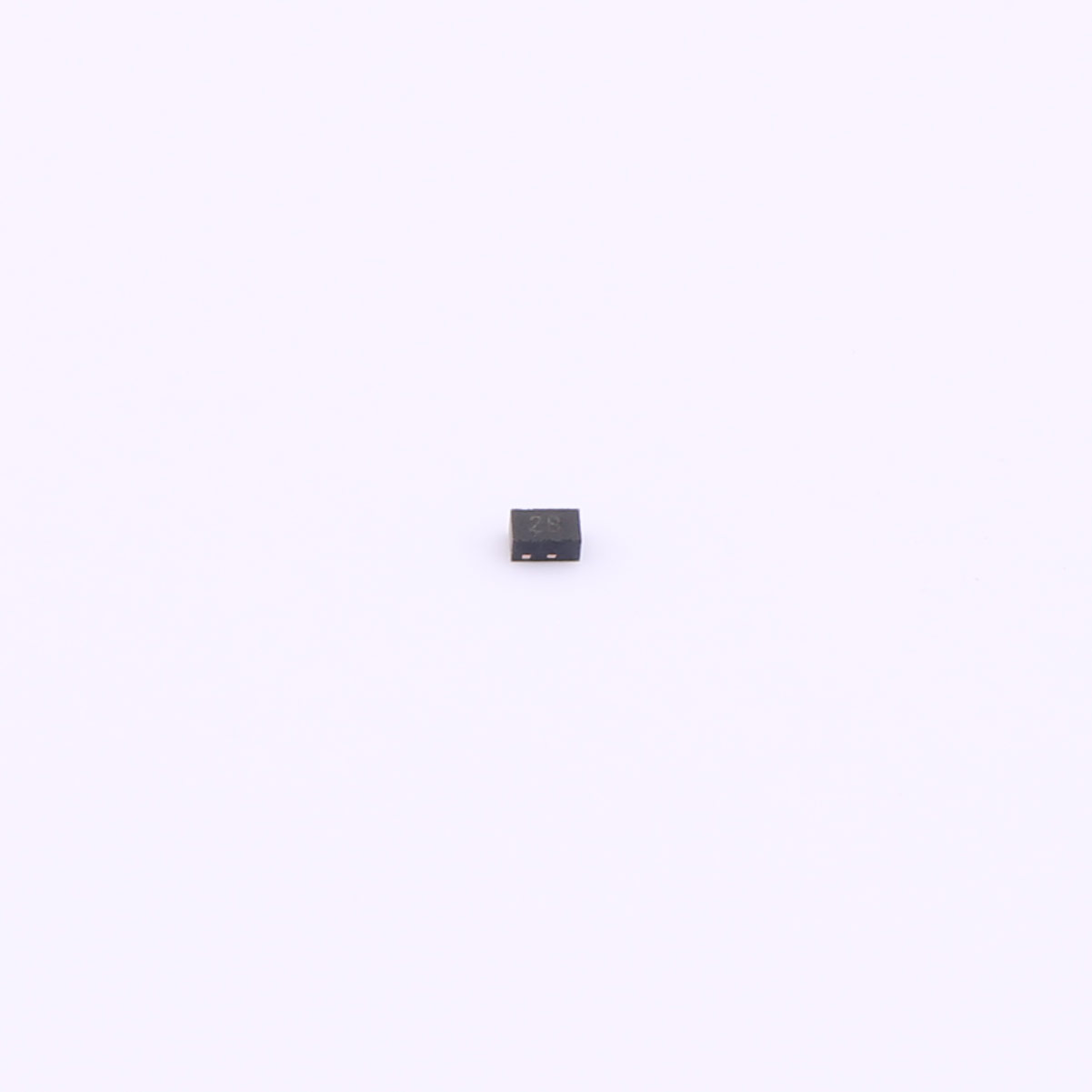

產品介紹：ESD靜電保護二極管AU0511P1

一、產品概述

薩科微slkor靜電保護二極管AU0511P1是一款高性能二極管，專為5.0V工作電壓環境下的電子設備設計。該二極管采用先進的DFN1006封裝，不僅提供了*的靜電保護能力，還兼顧了小型化設計，便于集成到各種緊湊的電路板上。AU0511P1能夠有效抵御靜電放電（ESD）和瞬態過電壓的沖擊，保護敏感電子元件免受損害，確保電路的穩定性和可靠性。

二、產品特性

反向工作電壓（VRWM）：5.0V：確保在正常工作電壓下，二極管不會導通，對電路無影響。

擊穿電壓（VBR min）：5.6V：設定了明確的擊穿閾值，當電壓超過此值時，二極管迅速響應，將靜電放電引導至地線。

漏電流（IR）：1μA：在反向電壓下，二極管保持極低的漏電流，有助于降低系統功耗。

鉗位電壓（VC）：9.5V：在靜電放電事件中，二極管能有效將電壓鉗制在9.5V以下，保護后級電路免受高電壓沖擊。

結電容（CJ）：15pF：雖然相較于部分低電容產品稍高，但仍適用于多數應用場景，對信號傳輸影響有限。

DFN1006封裝：小型化、高可靠性的DFN封裝，節省空間，便于PCB布局和布線，同時滿足高密度集成需求。

三、產品優勢

高效靜電防護：快速響應靜電放電事件，確保電路元件免受損害，提高產品可靠性。

低漏電流設計：有助于降低系統整體功耗，提升能效。

緊湊封裝：DFN1006封裝使得二極管體積小巧，便于集成到各種電子設備中。

廣泛的應用兼容性：適用于多種工作電壓環境和電路保護需求。

四、應用領域

消費電子：包括智能手機、平板電腦、可穿戴設備等便攜式設備的內部電路保護。

數據通信：路由器、交換機、服務器等網絡設備以及各類通信接口的靜電防護。

汽車電子：車載信息系統、導航系統、娛樂系統等汽車電子元件的靜電保護。

工業自動化：傳感器、控制器、執行器等工業自動化設備的電路保護，確保設備穩定運行。

五、注意事項

極性識別：在安裝時，請確保二極管的極性正確，避免反向接入導致損壞。

工作環境：避免在極端溫度、濕度或腐蝕性環境下使用，以免影響產品的性能和壽命。

靜電防護：在處理和安裝過程中，應采取適當的靜電防護措施，避免靜電對二極管造成損害。

存儲條件：存放于干燥、陰涼、通風*的環境中，避免高溫、潮濕及陽光直射。

電路設計：在電路設計時，請考慮二極管的結電容對信號傳輸的影響，確保信號完整性和系統性能。同時，合理布局和布線，以充分發揮AU0511P1的保護效果。
