TEC溫度控制芯片

2025-09-12 14:53:36 18

"半導體制冷片TEC通過珀耳帖效應實現*溫控，MAX8520芯片驅動與PID反饋技術協同工作，配合精密PCB布局設計，打造高效穩定的溫度控制系統。"

TEC溫度控制芯片解析

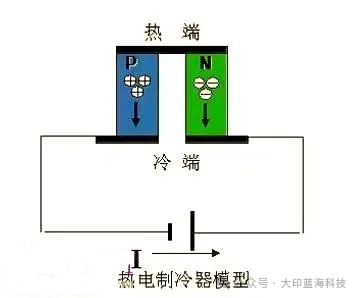

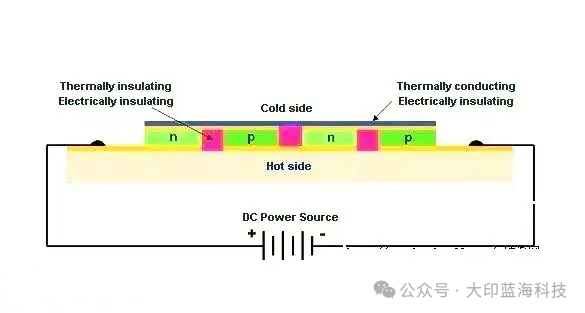

TEC的工作原理

TEC（Thermoelectric Cooler），也被稱為半導體制冷片，在眾多設備中發揮著關鍵的溫度控制作用。其基本工作原理源于 珀耳帖效應，這是一種熱電效應，表現為金屬接觸點處的一側吸熱而另一側放熱。由于純金屬的熱電效應相對較小，因此在實際應用中，我們通常采用半導體材料來顯著增強這一效應。通過改變電流的方向，可以輕松切換TEC的冷熱面，這本質上是在外加電場的作用下，利用電子流將內能從一側轉移到另一側的過程。

TEC的驅動控制

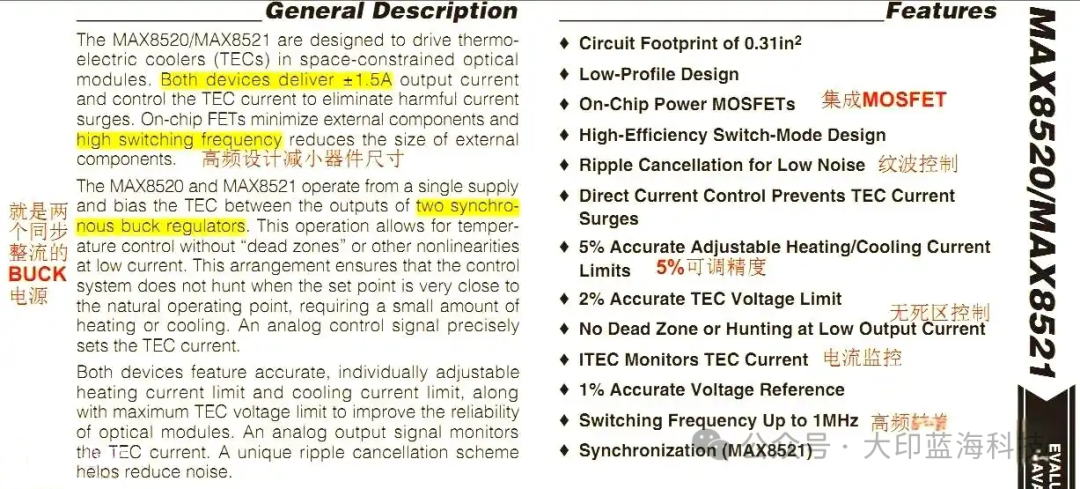

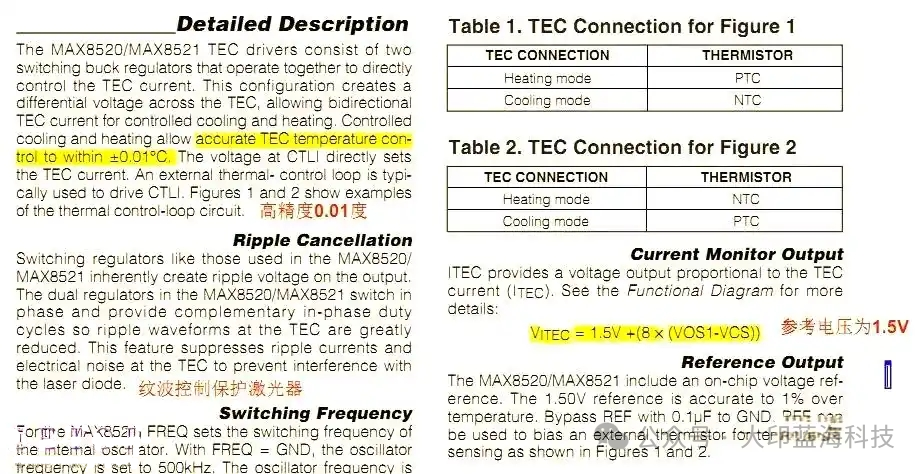

那么，如何才能有效地驅動TEC以實現精確的溫度控制呢？讓我們以一款集成了TEC控制芯片的產品為例，來探討一下TEC的驅動控制原理。這款產品采用的是 MAX8520集成芯片，其驅動電流為1.5A，驅動方式與電機的驅動頗為相似。

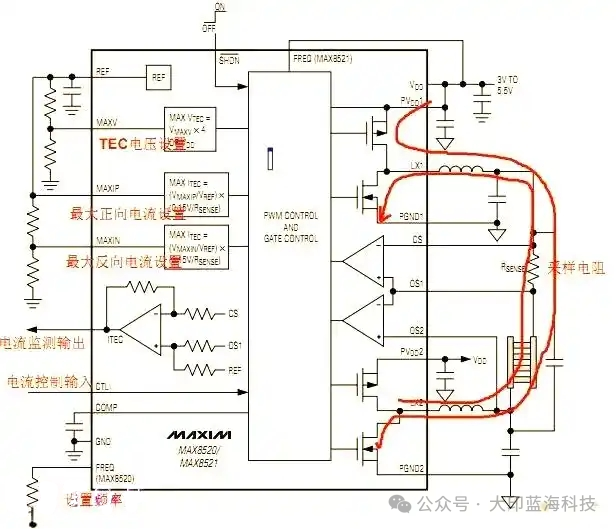

芯片內部運作及外部PID控制

芯片作為現代電子技術的核心，其內部運作原理十分復雜。但簡而言之，它通過微電子工藝將數以?xún)|計的晶體管等元件集成在一塊極小的硅片上，形成復雜的電子電路。這些電路在芯片內部相互連接，協同工作，使得芯片能夠執行各種復雜的計算和操作。

PID，即比例-積分-微分控制器，是電子控制系統中的一種重要技術。在芯片的外部控制中，PID控制發揮著關鍵作用。它通過比例、積分和微分三個環節的精細調整，實現對芯片外部環境的*控制。這種控制方式廣泛應用于各種電子設備中，確保芯片能夠穩定、高效地工作。

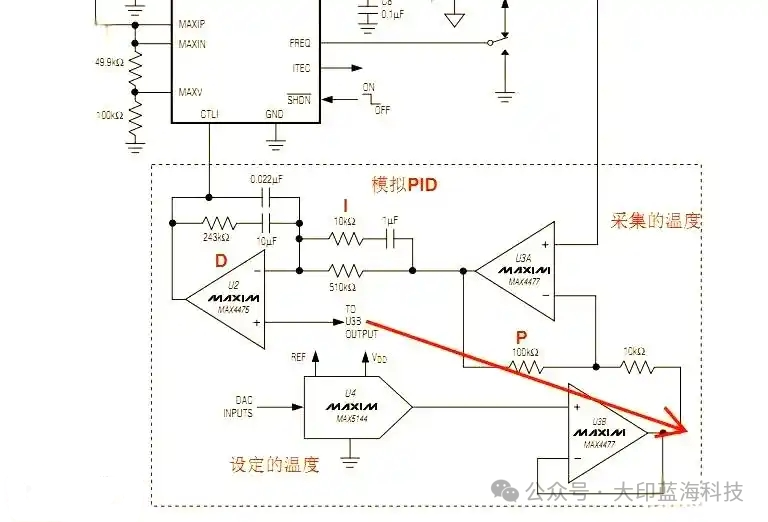

模擬PID控制電路

上圖展示了控制系統的基本原理。在系統中，我們?cè)O(shè)定TEC（熱電制冷器）的最大輸出電流，并通過采樣電阻對輸出電流進行采樣。隨后，將采樣得到的電流與設定電壓進行對比，利用誤差放大器進行反饋控制，以維持恒定的電流輸出。整個過程中，模擬PID控制電路發揮著至關重要的作用，它不僅決定了溫控系統的響應速度，還影響了系統的穩定性。接下來，我們將深入探討模擬PID控制電路的具體工作原理。

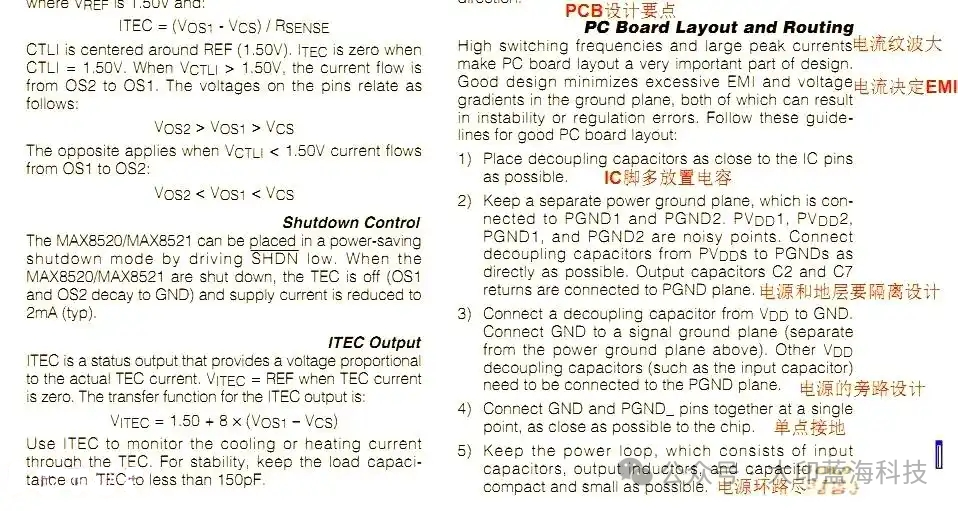

PCB設計要點

在控制系統設計中，PCB（印刷電路板）設計是不可或缺的一環。它不僅影響著系統的電氣性能，還對系統的穩定性和可靠性產生深遠影響。因此，在PCB設計過程中，我們需要遵循一系列的要點和原則，以確保設計的合理性和優化。這些要點包括但不限于布局規劃、信號完整性、電源設計以及電磁兼容性等方面的考慮。通過精心設計PCB，我們可以打造出高性能、穩定可靠的控制系統，為各種應用提供強大的支持。

總結與結論

在以集成芯片為核心的TEC控制應用中，我們簡要探討了 PID反饋控制設計和PCB布局設計的關鍵性。PID設計可參考典型案例，并結合實際樣板結果進行精細調試。而PCB布局方面，則需特別關注大功率回路的隔離、散熱以及電磁干擾（EMI）的防范措施。
