SL2309是一款中壓P溝道MOSFET，漏源電壓為60V，連續漏極電流為1.6A，具有低導通電阻和高速開關特性。此外，該器件還具有低閾值電壓和低輸入電容等特點，非常適合用于功率開關和DC-DC轉換器等應用中。

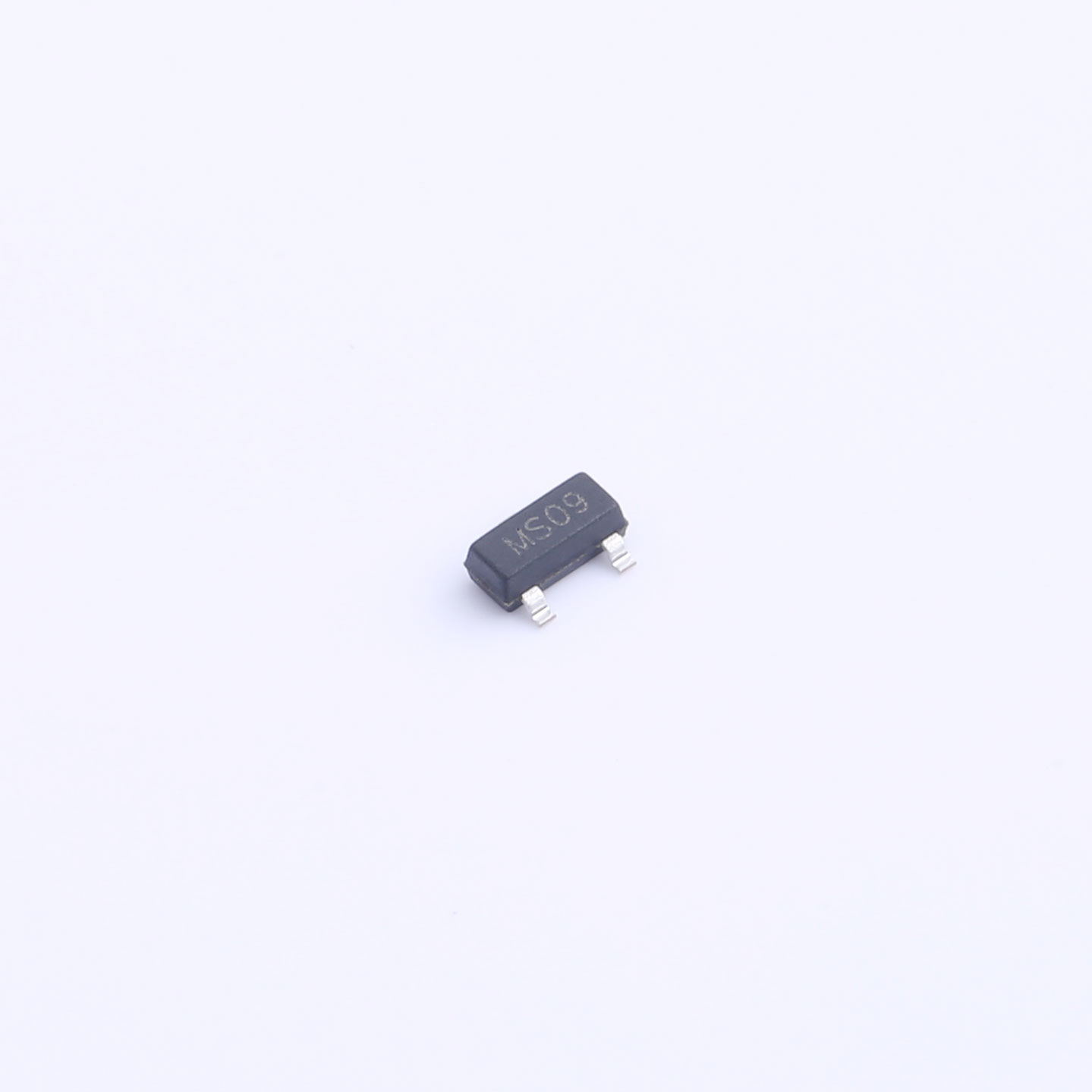

下載數據手冊 在線咨詢產品名稱: SL2309 P溝道中壓MOSFET
概述：
SL2309是一款中壓P溝道MOSFET，漏源電壓為60V，連續漏極電流為1.6A，具有低導通電阻和高速開關特性。此外，該器件還具有低閾值電壓和低輸入電容等特點，非常適合用于功率開關和DC-DC轉換器等應用中。
主要特性：
- 漏源電壓（Vdss）：60V
- 連續漏極電流（Id）：1.6A
- 功率（Pd）：1.5W
- 導通電阻（RDS(on)）：140mΩ @ 10V, 1.5A
- 閾值電壓（Vgs(th)）：2V @ 250uA
- 柵極電荷（Qg）：11.3nC @ 10V
- 輸入電容（Ciss）：444.2pF @ 30V
- 反向傳輸電容（Crss）：17.9pF @ 30V
- 工作溫度范圍：-55℃ ~ +150℃
- 封裝：SOT-23-3
應用：
- DC-DC轉換器
- 電池管理
- 電機驅動
- 電源開關
- LED驅動
注意事項：
- 此器件為靜電敏感器件，操作時需注意防靜電措施。
- 操作時需注意最大額定電壓和電流，以免損壞器件。
- 器件工作溫度不應超過規定范圍。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL2309.pdf | SL2309 | - |
| Proposition-65-Compliance-Report_1.pdf | Proposition-65-Compliance-Report_1 | - |
| Proposition-65-Compliance-Report_2.pdf | Proposition-65-Compliance-Report_2 | - |
| REACH.pdf | REACH | - |
| RoHS-1.pdf | RoHS-1 | - |
