【每日一品】S8050三級管的參數和應用：適用于音頻放大器和通用電路設計

其他|other else|

2023-06-29 01:55:34 848

深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。今天介紹的是薩科微slkor三極管S8050。它是一款非常常見的NPN型晶體三極管，在各種放大電路中經常能看到它，可以說應用范圍很廣。S8050晶體管的主要特點是高集電極電流(IC= 500mA)、優異的HFE線性度和高總功率耗散(PC=300mW)等。這些特點使得S8050晶體管在高集電極電流的應用場合中表現*。

薩科微slkor三極管產品介紹與應用

隨著電子技術的快速發展，三極管也迅速的得到普及應用，為促進工業化進程及城市現代化建設作出了巨大貢獻。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

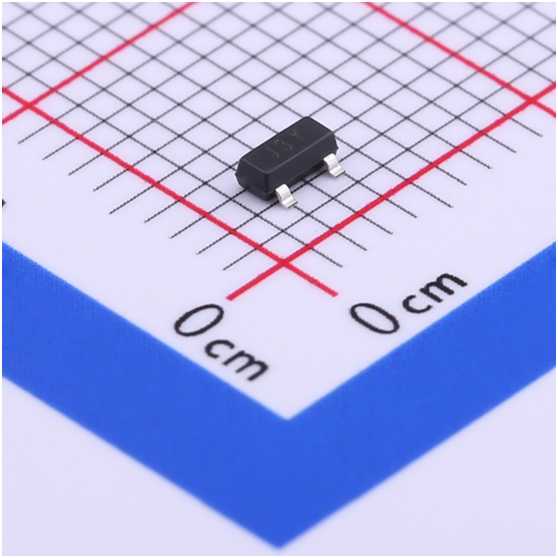

薩科微slkor三極管S8050產品圖

薩科微slkor三極管S8050是一款低電壓、大電流小信號 NPN 表面貼裝外延硅晶體管。主要參數如下，晶體管類型：NPN，集射極擊穿電壓(Vceo)：25V，集電極電流(Ic)：500mA，功率(Pd)：300mW，集電極截止電流(Icbo)：100nA，集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)：600mV@500mA,50mA，特征頻率(fT)：150MHz，工作溫度：+150℃，封裝為TO-90/SOT-23。該器件專為音頻放大器和通用應用而設計，除音頻放大器外，也可以在低頻放大、開關以及互補對等電路中使用。由于TO-90類型的封裝形式較小，故而TO-90封裝的S8050常被用于電路板上，非常適合手工焊接和板上組裝。

薩科微slkor三極管S8050相關參數

S8050晶體管是一種常用的三極管，具有簡單易用、性能可靠等優點，在各種電子設備和電路設計中有廣泛應用。它的引腳結構是發射極、基極和集電極，其中發射極連接到P型材料，集電極連接到N型材料，而基極則位于中間。在引腳中，1號和2號引腳是與基極相關的，2號和3號引腳是與集電極相關的。晶體管的外殼雖然也算是一個引腳，但不參與電路連接，只是用于固定晶體管到電路板上。

總之，三極管是現代電子技術中不可或缺的元器件之一，而S8050晶體管作為一種應用廣泛的NPN型三極管，具有優異的性能和可靠性，適用于各種電子設備和電路設計。

關于薩科微slkor

深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。在金航標kinghelm（www.kinghelm.net）薩科微總經理宋仕強先生的強力帶領下，薩科微從一家電子元器件功率器件IP設計公司已發展成為集設計研發、生產制造、銷售服務一體化的高新科技企業,“SLKOR”品牌在半導體行業聲譽日隆。薩科微官網www.mqjh.com.cn在展示薩科微產品、宣傳“SLKOR”品牌的同時，也開展行業的技術交流、思想碰撞、信息互換、資料查詢等，逐漸成為半導體行業內協同發展最重要的平臺之一，為了服務好華強北的客戶，薩科微最近還在華強北開設了第二家”slkor”品牌的直營店！

薩科微slkor 碳化硅專家

薩科微slkor熱銷型號可以替換TI德州儀器、ON安森美、AOS萬代半導體、TOSHIBA東芝的功率器件，是“國產替代”的*，市場反應速度快、快速推出新產品，薩科微SLKOR霍爾hall元件優勢產品主要有SL1603SL、SL1613SH、SL1623SH、SL1625SH、SL1615SH等型號。薩科微廣泛應用于TWS藍牙耳機、智能門窗、ABS系統等領域。薩科微SLKOR的線性霍爾元件體積小、靈敏度高、線性度好；開關霍爾元件無磨損、無抖動、無回跳、位置重復精度高。薩科微SLKOR中低壓MOS管優勢產品主要有SL17N06DN1、SL11P06DN1等。廣泛應用于智能掃地機器人、洗碗機、果汁機等產品。薩科微SLKOR有全系列的MOSFET產品，TO220/TO247多種封裝外形，自主晶圓設計能力。產品已經應用在普森斯、科沃斯、松下等品牌的產品上。薩科微SLKOR高壓MOS管優勢產品主要有SL13N50F、SL18N50F、SL20N50F等型號。廣泛應用于戶外電源、顯示屏電源、工業變頻器等領域。薩科微SLKOR擁有自主晶圓設計能力及制造能力、產品有更優的性能及抗雪崩能力。薩科微SLKOR低壓MOS管優勢產品主要有2N7002、3401、2301、2302、3407、3400等。廣泛應用于TWS藍牙耳機、智能家居、PD快充、電動工具、掛脖小風扇等。薩科微SLKOR擁有先進的自動化生產設備，確保產品的精度和穩定性。已經在華為、小米、美的等產品上使用。

S8050至產品詳細網頁
