薩科微告訴你怎么看運算放大器的電源電壓、工作電源電壓范圍。
*最大額定項目是指即便是瞬間性的也是不可超越的條件。施加了超過*最大額定值的電壓或在*最大額定值規定的溫度環境外使用時，可能會導致IC的特性退化或損壞。

電源電壓、工作電源電壓范圍

*最大額定電源電壓是指，保證內部電路的特性無退化、無損壞的前提下，運算放大器的正側電源引腳(VCC引腳)和負側電源引腳(VEE引腳)間可施加的最大電源電壓。

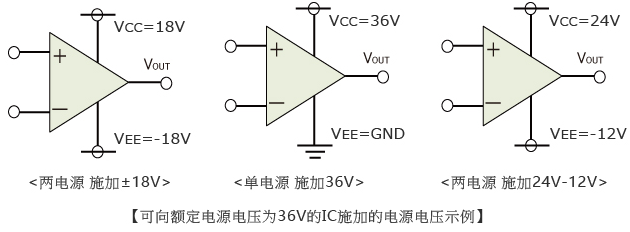

表示*最大額定電源電壓為36V的運算放大器、比較器中可施加的電源電壓示例。

*最大額定電源電壓表示 VCC引腳與VEE引腳間的電壓差，使用時需要避免使 (VCC-VEE)的值超出*最大額定電源電壓值。
因此，給 VCC引腳施加24[V]、給VEE引腳施加-12[V]時，引腳間的電壓差為36V，不會產生特性退化或損壞的問題。
必須注意的是，*最大額定電源電壓與工作電源電壓的含義不同。
*最大額定電源電壓是表示不引起IC特性退化或損壞的范圍內可施加的最大電源電壓值，并非可維持規格、特性的電壓范圍。
為了發揮規格中保證的特性，需要使用工作電源電壓范圍內的電壓值。
但是，有些產品也存在*最大額定電源電壓與工作電源電壓的最大值相同的情況。

運算放大器至產品詳細網頁
