激光二極管的發光原理：激光二極管中的P-N結由兩個摻雜的砷化鎵層形成。它有兩個平端結構，平行于一端鏡像（高度反射面）和一個部分反射。要發射的光的波長與連接處的長度正好相關。當P-N結由外部電壓源正向偏置時，電子通過結而移動，并像普通二極管那樣重新組合。當電子與空穴復合時，光子被釋放。這些光子撞擊原子，導致更多的光子被釋放。隨著正向偏置電流的增加，更多的電子進入耗盡區并導致更多的光子被發射。最終，在耗盡區內隨機漂移的一些光子垂直照射反射表面，從而沿著它們的原始路徑反射回去。反射的光子再次從結的另一端反射回來。光子從一端到另一端的這種運動連續多次。在光子運動過程中，由于雪崩效應，更多的原子會釋放更多的光子。這種反射和產生越來越多的光子的過程產生非常強烈的激光束。在上面解釋的發射過程中產生的每個光子與在能級，相位關系和頻率上的其他光子相同。因此，發射過程給出單*長的激光束。為了產生一束激光，必須使激光二極管的電流超過一定的閾值電平。低于閾值水平的電流迫使二極管表現為LED，發出非相干光。

振蕩波長 (λ)

振蕩波長用符號λ表示，單位是nm（納米）。

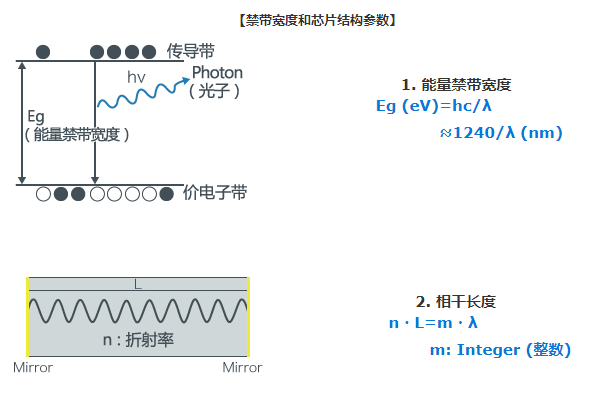

由有源層結晶材料具有的禁帶寬度和芯片結構參數的共振器長度決定。
共振器長度存在很多候選振蕩波長，但禁帶寬度周圍增益最大的波長發生振蕩。
如果結區（有源層）溫度上升，則共振器長度發生物理伸長或折射率變大，如果殼體溫度及光輸出增大，則振蕩波長將變長。

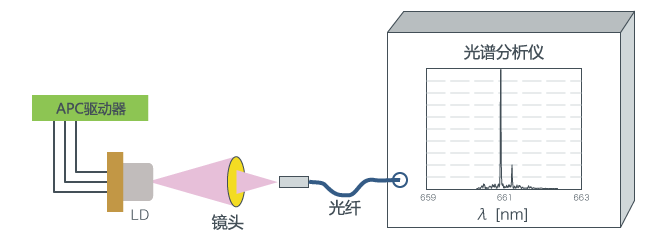

振蕩波長 (λ)：測量方法

使用APC驅動器，使LD的光輸出保持一定。
使用集光鏡頭令激光入射到光纖上，再通過光纖輸入光譜分析儀，觀測振蕩光譜。

【測量示意圖】
