在半導體全球供應鏈充滿不確定性的情況下，日本開啟“半導體復興”戰略，將重振本國半導體行業提上日程。

近年來，高度垂直分化的趨勢令全球半導體產業開始重塑，2020年疫情引發的供應鏈波動和缺芯潮讓各國都意識到了問題的嚴重性，進一步加快了對半導體產業的強化進度。歐盟委員會希望2030年歐洲在全球半導體生產中的份額翻倍至20%；美國也召開數次芯片峰會，計劃為芯片制造行業發展提供一系列資金和政策支持...

另一邊，日本在推動本國芯片制造上同樣蠢蠢欲動。

臺積電作為全球最大的晶圓制造廠，自然成為了各方重點籠絡的對象。今年2月，臺積電宣布投資不超過1.86億美元在日本開設子公司以擴展3D IC的研究。

臺積電的到來，無疑會重振日本半導體產業士氣。因此，日本方面在對臺積電的補貼上也毫不吝嗇。為了吸引臺積電到日本建廠，日本經濟產業省宣布將投資370億日元（約21.4億元人民幣）支持臺積電在日本設立研發中心，日本政府會支付其中一半資金。隨著日本補貼政策的確定，臺積電在日本的3D IC材料研發中心的建設將會加速，預計測試產線將于今年下半年開始進行整備，到2022年正式進行研究開發工作。

近日，日經新聞又傳來消息，隨著該計劃的開展，包括旭化成、IBIDEN、JSP等在內的20家日本半導體行業供應商將與臺積電展開合作，希望借此重建日本半導體的競爭力。

日本重拾昔日輝煌

我們先來看看這20家企業，了解一下這些日本半導體界的“隱形*們”。

47557da0f53adde5f438fe942143c843

根據上圖梳理能夠看到，上述企業在基板、光刻膠、材料、設備等領域存在優勢。日經中文網數據顯示，在作為半導體基板的硅晶圓領域，信越化學和SUMCO兩家日本企業占有全球5成以上的份額；在集成電路生產不可或缺的光刻膠部分，JSR及信越化學在內的日本企業所占份額達到9成。昭和電工等企業發力的半導體表面研磨用的CMP研磨液，僅日本企業所占的份額就超過4成。
3b45d8f2404e9d299d7589efb84ca6bd

日企在晶圓及光刻膠等材料領域市場份額
在后制程的代表性材料技術“多層電路”、“封裝材料”的有效專利數量方面，專利調查公司Patent Result有統計顯示：與推進后制程技術研發的臺積電和英特爾一起排在前列的日本企業有信越化學、IBIDEN及新光電氣工業等。
1b6f93c17f79e88939ca24c8c733a36a

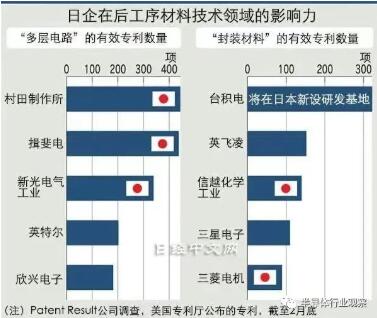

日企在后工序材料技術領域的有效專利數量
設備方面，GlobalNet指出，僅東京電子在涂布顯影設備上的份額就占到近9成，是**的量產企業。在清除晶圓垃圾及污物的清洗設備上，日本企業的份額超過6成。后制程設備的劃片機方面，DISCO擁有7成份額。
11fc074946f2979d028c2f3bc73eba54

制造設備市場份額
此外，還有很多日本企業在制造設備方面存在優勢。2018年，半導體制造設備領域*5的企業里幾乎有一半是日本企業。
c3f1f9975b1127a435e309c15d606380

2018年半導體制造設備領域*5
市場和數據都在不斷印證著日本半導體企業在材料、設備等領域擁有的*優勢。然而，了解日本半導體產業歷史的人都知道，當今的優勢或許只是曾經日本半導體產業輝煌時代的一個縮影。
回顧日本半導體的歷史，在日本半導體最輝煌的時代，曾獨占全球半導體產業約50%的份額。20世紀80年代后期，在*十大集成電路廠商名單中，美國占3個，日本占6個，韓國1個。日本市場占有率已經超越了美國。隨后，美日貿易摩擦逐漸升溫，美國24次向日本揮起“301調查”的大棒。一連串的壓力面前，日本政府開始退步，相繼簽署各類條約，按下了日本半導體產業衰退的按鈕，后來長期低迷不振。到2019年時，這一比例已經降至10%，曾經最具優勢的制造業下降尤其嚴重。
94d7902a0851d8b6d7771c0ab1b1146c

日本在半導體領域長期份額
另一方面，隨著市場份額減少的還有研發能力的下降：日本的研究能力在過去25年中顯著下降。SNV披露的數據中能夠看到，日本在IEDM、ISSCC、VLSI三個會議中論文貢獻的相對份額在不斷降低，從1995年的近40%下降到2020年的不到10%。其次，在論文合作方面，自2016年以來，歐盟與日本的合作論文被中國趕超。
66115e0ceccdc3906c9a1f8568ec4b07

歐盟最重要的研究伙伴是美國，中國超過日本成為第二
針對當今全球半導體行業復雜的市場形勢和技術瓶頸，加強國際研究合作或將是克服未來技術挑戰的必然之路。在研究合作正在發揮越來越重要作用的當下，日本顯得有些力不從心。
隨著外界市場的波動和各國的政策舉措，似乎重新點燃了日本復興半導體產業的決心，將重振本國半導體行業提上了日程，試圖重拾昔日輝煌。保持著材料和設備優勢的日本，將目光聚焦到了芯片制造這塊“兵家必爭之地”。
需要注意的是，臺積電和日本半導體廠商合作的項目并非是芯片制造，而是目前先進的3D IC封裝技術。臺積電在先進制程方面*群雄，但在3D堆疊技術方面似乎并沒有建立起足夠的優勢，在日本成立3D IC研發據點之后，臺積電也將借助日本在材料和設備上的優勢，更進一步地致力于3D封裝技術的研究和發展。日本也希望借此與臺積電合作，幫助本國半導體廠商保持較強的競爭力。
東京科學大學教授Hideki Wakabayashi表示:“當前半導體制造業后道流程的附加值在不斷上升，如果日本在后端占據*地位，則將能夠重新獲得在半導體領域的競爭優勢。”

對此，3D集成技術專家，東京大學教授Tadahiro Kuroda也認為，如果日本芯片公司在后端技術上能夠達到高度復雜的程度，這也將能夠擴展到晶圓處理的前道工藝。從而半導體制造能力將得到整體提升。

臺積電的算盤

當然，雙方之間合作的加深，受益的不僅僅是日本半導體產業，還有臺積電。未來臺積電將通過日本在材料和設備方面的優勢，藉由與日本企業的合作進一步發展，推動技術向前邁進。
知乎作者“海外頻道”對于臺積電的現狀進行分析時表示，在水平分工體系及市場邏輯正常運作的情況下，臺積電擁有高深的護城河，不太擔心競爭對手的追趕。但隨著各方政治力量的介入，使得既有體系發生了變化，各主要*開始把半導體制造環節的自主可控放在首位，看得比降低成本還要重要。臺積電的護城河還是否能發揮應有的作用，出現了前所未有的不確定性。
的確，臺積電身處大國博弈的漩渦中，需要在愈發激烈的競爭環境下進一步優化供應鏈。臺積電赴日建廠，大抵如此。若計劃確定，該工廠將是臺積電在日本的*家芯片制造工廠，2020年臺積電4.7%的營收來自日本公司。此舉也意味著，臺積電的市場戰略正在發生著重大轉變。
a07e20a866270ee0ec1a17606daef66d

圖源：知乎
那么，究竟是哪些因素吸引著臺積電赴日建廠，我們總結來看：
（1）日本半導體材料發達
日本半導體行業雖然大不如前，但在半導體材料領域仍然占據主導地位。上文也有提到，尤其是在光刻膠領域，全球大部分市場被JSR、東京應化等日本企業占據。
43022a5154342e89d9beb491732b615c

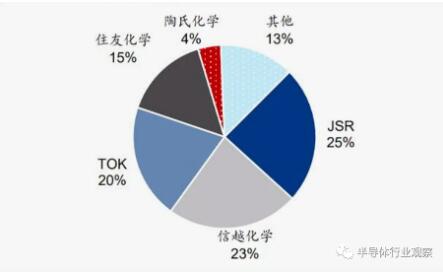

2019年全球ArF光刻膠市場格局
日本可以從產業鏈上游，緊緊卡住全球半導體行業的脖子。此前日韓在半導體材料方面的糾紛就是前車之鑒。臺積電在日本建廠后，半導體材料供應能夠得到較大保障。同時，在如今芯片供應緊張的情況下，半導體材料供不應求，臺積電與日本之間達成合作不僅能夠擴大業務規模，還能更好地為日企提供產能，填補日本的芯片產能空缺，與日本關鍵材料供應商建立更穩定的合作關系。
（2）為日本企業提供更多產能，降低市場風險
如今，臺積電最先進的技術僅有美國的幾家客戶，這讓臺積電的市場風險加大。臺積電在2020年的營收中，62%營收由北美客戶貢獻。臺積電在日本建廠后，能夠獲得更多日本訂單，推動客戶多元化，減輕對美國客戶的依賴程度。
（3）臺積電地位面臨威脅
在地緣政治因素影響下，歐美、日韓等諸多*都在探索半導體自主可控，發展芯片制造業，這勢必會對臺積電的地位產生沖擊。在此境況下，臺積電選擇在美國、日本等海外多地建廠，有利于維持自身“晶圓代工廠”的角色和定位，盡量穩固市場格局不會被打破。

寫在最后

眾所周知，以往的半導體開發主要在于工藝制程的升級，以提高處理能力的“精細化”方面展開競爭。但隨著摩爾定律的實效，先進工藝制程的發展進度一再被推遲。因此，通過層疊半導體來凝縮功能并提高性能的“3D封裝”技術提供了一個超越“摩爾定律”的機會，正逐漸成為各家爭奪的主戰場之一。
臺積電與日本半導體的“隱形*”們走到一起，在復雜的技術和市場趨勢下，共同謀劃屬于各自的新篇章。
