在當今快速發展的電子行業中，半導體技術的每一次革新都推動著整個產業鏈的升級與進步。近日，山西爍科晶體有限公司宣布成功研制出12英寸（300mm）高純半絕緣碳化硅單晶襯底及同尺寸的N型碳化硅單晶襯底，這一消息無疑為半導體材料領域注入了新的活力。與此同時，瞬態抑制二極管P6SMB22A作為電子保護器件的佼佼者，也在其特定的應用領域中發揮著不可替代的作用。本文將結合這兩種技術成果，探討它們在半導體行業中的意義與影響。

薩科微Slkor瞬態抑制二極管P6SMB22A產品圖

瞬態抑制二極管P6SMB22A是一款專為保護電路免受瞬態過電壓沖擊而設計的電子元件。其核心參數包括反向截止電壓（Vrwm）為22V，這意味著在正常工作狀態下，當電壓不超過22V時，二極管呈現高阻態，幾乎不導電。而當電壓超過這一閾值時，二極管迅速進入擊穿區，開始導電，從而有效吸收和泄放過電壓能量，保護后續電路不受損害。其擊穿電壓范圍在20.9V至23.1V之間，確保了器件在不同應用環境下的穩定性和可靠性。反向漏電流（Ir）為1mA，這一低漏電流特性有助于減少在正常工作狀態下的功耗，提高整體電路效率。最大鉗位電壓18.8V則意味著在擊穿后，二極管能將過電壓限制在一個安全水平，防止對后續電路造成進一步傷害。

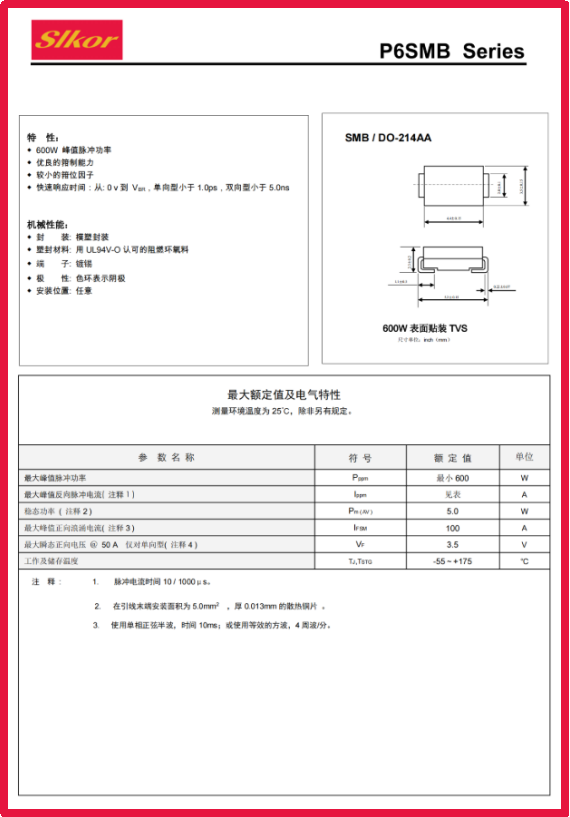

薩科微Slkor瞬態抑制二極管P6SMB22A規格書

P6SMB22A的應用范圍廣泛，包括但不限于通信設備、汽車電子、工業控制系統以及家用電器等領域。在這些應用中，它能夠有效抵御來自電源線的雷擊、靜電放電（ESD）等瞬態過電壓威脅，保障系統的穩定運行和數據安全。

薩科微Slkor瞬態抑制二極管P6SMB22A相關參數

與P6SMB22A在電路保護方面的直接作用相呼應，山西爍科晶體有限公司在碳化硅單晶襯底領域的突破，則是從半導體材料層面為整個行業帶來了新的可能。碳化硅（SiC）作為一種第三代半導體材料，以其高硬度、高熱導率、高擊穿電場強度等特性，被譽為未來半導體材料的發展方向。山西爍科此次成功研制的12英寸高純半絕緣碳化硅單晶襯底及N型碳化硅單晶襯底，不僅在尺寸上實現了跨越，更在純度、晶體質量等方面達到了國際先進水平。

這一成果對于推動碳化硅基功率器件的規模化生產具有重要意義。相較于傳統的硅基器件，碳化硅器件能夠在更高頻率、更高溫度下工作，具有更低的損耗和更高的能效。因此，它們在電動汽車、智能電網、高速通信等領域展現出巨大的應用潛力。12英寸襯底的成功研制，意味著可以大幅提升碳化硅器件的產量，降低成本，加速其商業化進程。

綜上所述，無論是瞬態抑制二極管P6SMB22A在電路保護領域的*應用，還是山西爍科晶體在碳化硅單晶襯底技術上的重大突破，都是半導體行業持續創新與發展的生動寫照。前者通過優化電子元件的性能，提升了電子設備的可靠性和安全性；后者則從材料層面出發，為半導體器件的性能提升和成本降低開辟了新路徑。兩者相輔相成，共同推動著半導體行業向更高效、更可靠、更環保的方向發展。未來，隨著技術的不斷進步和應用領域的不斷拓展，我們有理由相信，半導體行業將迎來更多激動人心的創新與變革。
