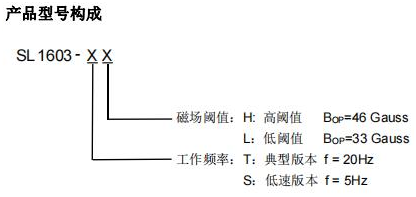

SL1603是一款專為空間緊湊系統和電池電量敏感系統設計的低功耗霍爾開關傳感器。該芯片具備多種磁場闕值、開關工作頻率和封裝形式，以適應各種不同的應用需求。如圖：

SL1603SH是一種高靈敏度的全極霍爾開關傳感器，是SL1603系列中的一款。該傳感器在遇到超過工作點Bop的S極或N極磁感應強度時，將輸出低電平信號，并保持該狀態。只有當磁感應強度低于釋放點Bep時，傳感器輸出信號才會切換至高電平。SL1603SH內置了溫度補償電路和時鐘邏輯電路，以確保傳感器能夠穩定工作并保持恰當的開關頻率，結構如圖所示。

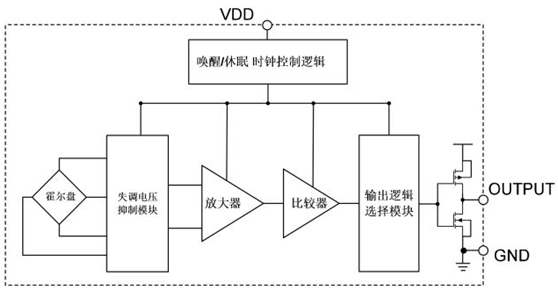

薩科微半導體SL1603功能框圖

SL1603SH具有全極性敏感特性，能夠準確地檢測和響應磁場的變化，廣泛應用于各種磁場檢測和控制系統中。此外，它具備較低的電源電壓和電流消耗。它能夠在6V的電源電壓下正常工作，并且只需要3.3μA的電流消耗。這使得SL1603SH適用于手機、平板電腦、智能手表等便攜式設備中，因為這些設備對電池壽命和功耗管理都非常重視。

此外，SL1603SH還具有較低的掃描頻率。它的掃描頻率為5Hz，這意味著它能夠在較短的時間內完成一次檢測操作，并及時反饋給系統。這種快速響應能力，適用于高速運動控制和位置檢測等需要快速響應的應用中。SL1603SH采用SOT-23封裝。這種封裝形式，具有*的機械強度和耐溫性能，并且符合RoSH環保標準。

薩科微半導體SL1603開關輸出特性

SL1603SH在水表、氣表等民用領域以及筆記本電腦、平板電腦、耳機、手機等電子產品中得到廣泛應用。在民用領域，如水表和氣表等計量設備中，SL1603SH傳感器的應用可以實現準確的計量功能。該傳感器能夠感知磁場的變化，并轉換為相應的電信號輸出。通過將霍爾傳感器與測量裝置結合，可以準確地檢測水流或氣流的強度和速度，從而實現對水表和氣表的計量和監測。對于耳機和手機等移動設備，傳感器可以用來感應耳機是否插入，以自動切換音頻輸出模式。SL1603傳感器具備多種磁場闕值、開關工作頻率和封裝形式，可以適應不同設備和應用的需求。
