ESD靜電保護二極管SLESD5Z7V0技術解析：低功耗與緊湊設計的平衡藝術

ESD靜電保護二極管SLESD5Z7V0技術解析：低功耗與緊湊設計的平衡藝術

其他|other else|

2025-05-09 11:00:25 764

在便攜設備與物聯網終端高速發展的今天，ESD（靜電放電）防護器件正面臨雙重挑戰：既要抵御瞬態高壓沖擊，又需適應極端緊湊的電路布局。ESD靜電保護二極管SLESD5Z7V0憑借其獨特的參數組合，在低電壓應用場景中展現出*的防護能力。本文將從技術參數出發，解析其如何通過優化設計實現低功耗、小體積與可靠防護的平衡。

一、核心參數：低電壓場景的*適配

1. VRWM=7V：低電壓系統的理想守門員

VRWM（反向工作電壓）定義了器件在正常工作狀態下的安全電壓閾值。SLESD5Z7V0的7V參數直接匹配3.3V/5V供電的數字電路，如藍牙芯片、MCU I/O端口及傳感器接口。當電路電壓低于7V時，二極管呈現高阻態，反向漏電流（IR）低至0.03μA，對低功耗設備而言，這意味著靜態功耗幾乎可忽略不計，顯著延長電池續航時間。

薩科微Slkor靜電保護二極管SLESD5Z7V0產品圖

2. VBR min=7.5V：擊穿電壓的精密控制

VBR（擊穿電壓）是器件從截止態轉向導通態的臨界點。SLESD5Z7V0的最小擊穿電壓7.5V（典型值可能更高）確保在電源波動或瞬態過壓時不會誤觸發。例如，在5V供電系統中，7.5V的擊穿電壓可避免因電源紋波導致的誤動作，同時為ESD脈沖提供快速響應通道。

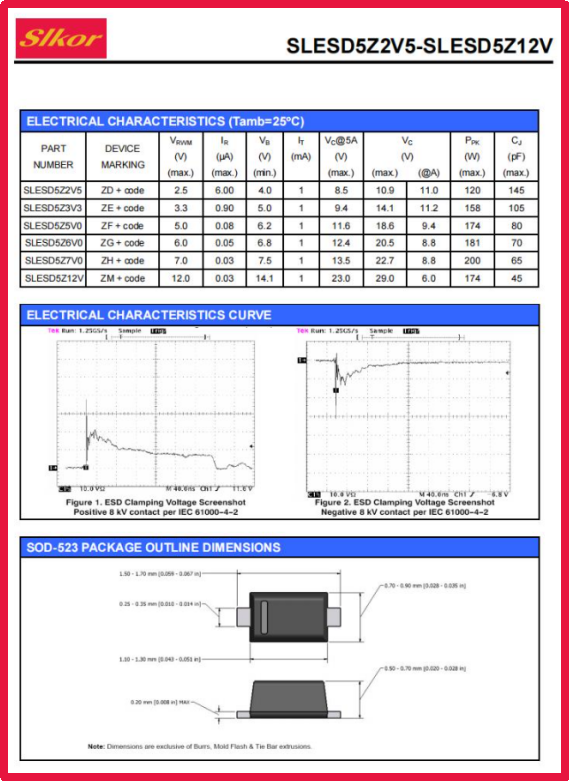

薩科微Slkor靜電保護二極管SLESD5Z7V0規格書

3. VC=13.5V：鉗位電壓的安全邊界

鉗位電壓（VC）是ESD事件中器件將電壓限制在安全范圍的能力。SLESD5Z7V0在IEC 61000-4-2標準測試（±8kV接觸放電）下，可將瞬態電壓鉗制在13.5V以內。對于5V耐壓的數字芯片，13.5V的鉗位電壓提供約8.5V的安全裕度，遠超常規ESD事件的能量等級，確保后級電路免受高壓沖擊。

薩科微Slkor靜電保護二極管SLESD5Z7V0相關參數

4. CJ=65pF：結電容的場景化設計

65pF的結電容（CJ）表明該器件更適用于低速信號或電源線路。在USB 2.0（480Mbps）或I2C（1Mbps）等中低速接口中，65pF電容對信號完整性的影響可通過電路設計補償，而在電源線或按鍵掃描電路中，其電容值對系統性能幾乎無影響。這種設計選擇體現了器件對應用場景的針對性優化。

5. SOD-523封裝：空間效率的*突破

SOD-523封裝（1.0mm×0.6mm）體積僅為SOD-323的1/3，卻能承載8kV ESD沖擊（IEC標準）。其超小型化設計使其可貼裝于0.4mm間距的焊盤上，*適配智能手表、TWS耳機主板等空間極度受限的場景，同時兼容高精度自動貼裝工藝。

二、技術特性：低功耗與可靠性的協同進化

1. 超低漏電流與功耗優化

0.03μA的反向漏電流通過優化PN結摻雜濃度與表面鈍化層實現。在-55℃至150℃的寬溫范圍內，IR波動控制在±10%以內，避免因溫度變化導致直流失調或電池自放電加劇。這一特性對可穿戴設備的長期可靠性至關重要。

2. 動態響應與熱管理

盡管封裝緊湊，SLESD5Z7V0仍采用改進型TVS結構，響應時間小于1ns，可快速泄放ESD電流。其熱阻（θJA）通過三維堆疊芯片技術優化至400℃/W，在單次8kV ESD沖擊下，結溫升幅僅約20℃，滿足AEC-Q101車規級可靠性要求。

3. 鉗位電壓與功率耗散的平衡

13.5V的鉗位電壓結合65pF電容，使器件在ESD事件中呈現低阻抗特性（典型值0.3Ω）。通過優化摻雜濃度與金屬化層厚度，其脈沖功率耗散能力達到500W（8/20μs），足以應對大多數消費電子場景的ESD威脅。

三、應用場景：*防護的多元化實踐

1.便攜設備電源管理

在智能手機、平板電腦的電池管理電路中，SLESD5Z7V0可防護充電接口（如USB-C）的電源線路，其7V VRWM與13.5V鉗位電壓適配5V/9V快充協議，同時65pF電容對電源紋波抑制無負面影響。

2.物聯網傳感器接口

針對溫濕度傳感器、加速度計等低速模擬信號接口，65pF結電容對信號帶寬的影響可通過布局優化（如縮短走線）進一步降低，而7.5V擊穿電壓可有效抵御人體靜電（通常≤8kV）。

3.可穿戴設備按鍵掃描

在智能手環、無線耳機的按鍵電路中，SOD-523封裝可貼裝于FPC連接器附近，其0.03μA漏電流避免按鍵休眠時的額外功耗，同時13.5V鉗位電壓抵御人體靜電放電。

結語：小器件，大作為

SLESD5Z7V0通過參數的*調校，在ESD防護領域開辟了低電壓、低功耗應用的新路徑：7V工作電壓適配主流便攜設備，13.5V鉗位電壓提供充足安全余量，65pF電容平衡了性能與成本，SOD-523封裝定義了空間效率新標準。其設計哲學揭示了現代電子防護器件的進化方向——在微觀尺度上實現電性能、熱性能與機械性能的協同優化。隨著5G、IoT與可穿戴設備的普及，此類“小而精”的器件將成為保障系統穩定性的關鍵基石。

薩科微slkor靜電保護二極管（TVS）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微積極融入產業生態圈，把公司打造成為合作共贏的平臺。薩科微官網開辟了技術交流、名家專欄、資料查詢、資訊展播、行業應用等專欄，希望成為信息對接、觀點碰撞的空間、促進學術和思想交流的殿堂。薩科微秉承 “守正”、“精進”、“堅韌”、“細節”的企業文化，和“己所不欲勿施于人”的公平、開放、合作的企業倫理，與公司同事、供應商、代理商、客戶、社會協同發展，早日“成為全球半導體領導企業”，用技術和產品推動*發展！

SLESD5Z7V0?至產品詳細網頁
