SLPESD24VS1U瞬態抑制二極管：高壓場景下的精密防護方案

SLPESD24VS1U瞬態抑制二極管：高壓場景下的精密防護方案

其他|other else|

2025-03-25 21:02:44 890

在工業自動化、汽車電子及通信電源等高壓應用場景中，瞬態電壓事件對電路可靠性的威脅尤為顯著。SLPESD24VS1U作為一款專為24V系統設計的高壓瞬態抑制（TVS）二極管，通過參數優化實現了對浪涌脈沖、ESD及感性負載切換的*防護。其24V反向工作電壓、50pF結電容及SOD-523封裝特性，使其成為高壓、緊湊型電子設備的優選保護器件。

一、核心參數與技術特性

反向工作電壓（VRWM = 24V）
該參數定義了二極管在正常工作條件下的最大反向電壓容限，適配24V工業電源、車載娛樂系統及通信設備。其設計裕量（建議VRWM ≥ 1.1×工作電壓）確保在電壓波動時仍保持高阻狀態，避免誤觸發。

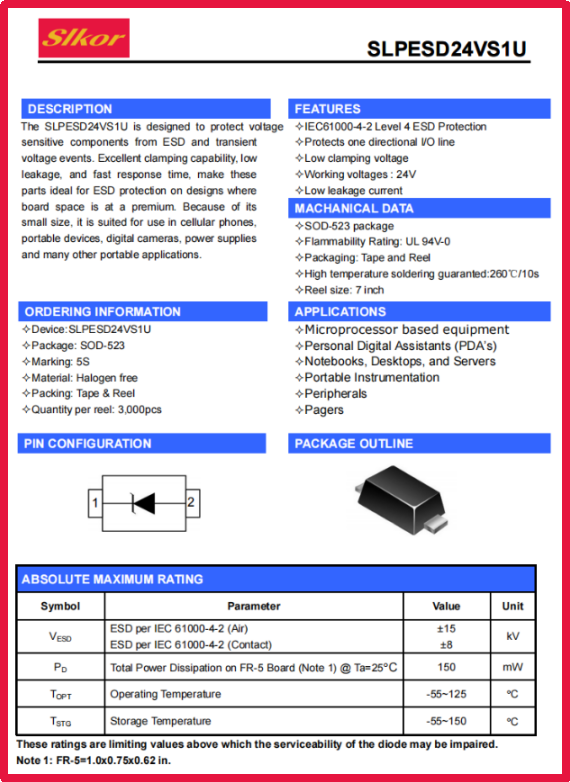

薩科微Slkor瞬態抑制二極管SLPESD24VS1U產品圖

擊穿電壓（VBR min = 26V）
當瞬態電壓超過26V時，二極管進入雪崩擊穿區，形成低阻通路分流能量。2V的安全窗口（26V-24V）既保證敏感器件免受沖擊，又避免電源噪聲或紋波導致的誤動作。

薩科微Slkor瞬態抑制二極管SLPESD24VS1U產品圖

反向漏電流（IR = 5μA）
在VRWM條件下，漏電流僅5μA，對應待機功耗為125μW（以24V計算）。這一特性在電池備份的工業傳感器或車載設備中尤為重要，可延長設備續航時間。

薩科微Slkor瞬態抑制二極管SLPESD24VS1U產品圖

箝位電壓（VC = 35V）
在標準測試脈沖（8/20μs, 5kA）下，箝位電壓為35V。該值低于大多數高壓MOSFET的柵極擊穿閾值（通常>40V），確保后級功率器件在雷擊浪涌或負載切換事件中安全無虞。

結電容（CJ = 50pF）
結電容為50pF，在1MHz信號下容抗為3.2kΩ，對低頻開關信號（如繼電器驅動、電機控制）影響可忽略。但在高頻場景（如MHz級通信）中需評估信號完整性影響。

SOD-523封裝
采用1.0mm×0.6mm的SOD-523封裝，體積較SOT-23縮小50%，引腳間距0.5mm，支持高密度PCB布局。其熱阻θJA=350°C/W，需通過PCB銅層優化散熱設計。

二、技術優勢與差異化特性

1. 高壓場景適配性
24V/26V的閾值設計針對工業24V電源系統優化，與傳統12V/24V多檔TVS相比，可簡化電路設計。實測在30V瞬態脈沖下，箝位響應時間<1ns，峰值功率吸收能力達200W（10/1000μs波形）。

2. 能效平衡設計
通過優化芯片摻雜工藝，在VBR與VC之間實現陡峭的I-V曲線。當瞬態電壓達到26V時，動態電阻僅0.5Ω，有效限制過電壓能量。

3. 環境適應性
VRWM的溫度系數為-3mV/°C，在-40°C至+150°C范圍內，VRWM漂移量不超過7%。結合濕度敏感性等級（MSL1），適用于高溫高濕的工業環境。

三、典型應用場景與協同設計

1. 工業自動化

PLC輸出模塊：保護24V數字輸出端口免受電機啟停產生的感性負載瞬變沖擊。

傳感器接口：在4-20mA模擬信號鏈中，與氣體放電管（GDT）級聯，構建多級浪涌防護網絡。

2. 汽車電子

車載充電機（OBC）：在DC/DC轉換器中保護功率MOSFET，吸收CAN總線ESD事件。

LED車燈驅動：與齊納二極管協同工作，抑制拋負載瞬態。

3. 電源設備

AC/DC適配器：在整流后級保護光耦及初級側控制IC。

太陽能逆變器：吸收光伏板切換時的電壓尖峰。

4. 設計優化策略

布局布線：建議將TVS二極管放置在距連接器/IC引腳5mm范圍內，走線寬度≥0.5mm以減小寄生電感。

協同防護：在高頻開關電源中，可并聯陶瓷電容器（如100nF X7R）增強低頻濾波效果。

四、結論

SLPESD24VS1U通過參數*調優，在24V工業及汽車電子系統中展現出顯著優勢。其50pF結電容與24V/26V的電壓閾值設計，平衡了高壓保護需求與信號完整性。隨著工業4.0及電動汽車技術的發展，該器件將在電機驅動、電源管理及車載通信等場景中發揮關鍵作用，為設計師提供兼顧性能與可靠性的電路保護方案。
