工程師聊DUV光刻機和EUV光刻機的區別

2025-10-17 13:58:42 20

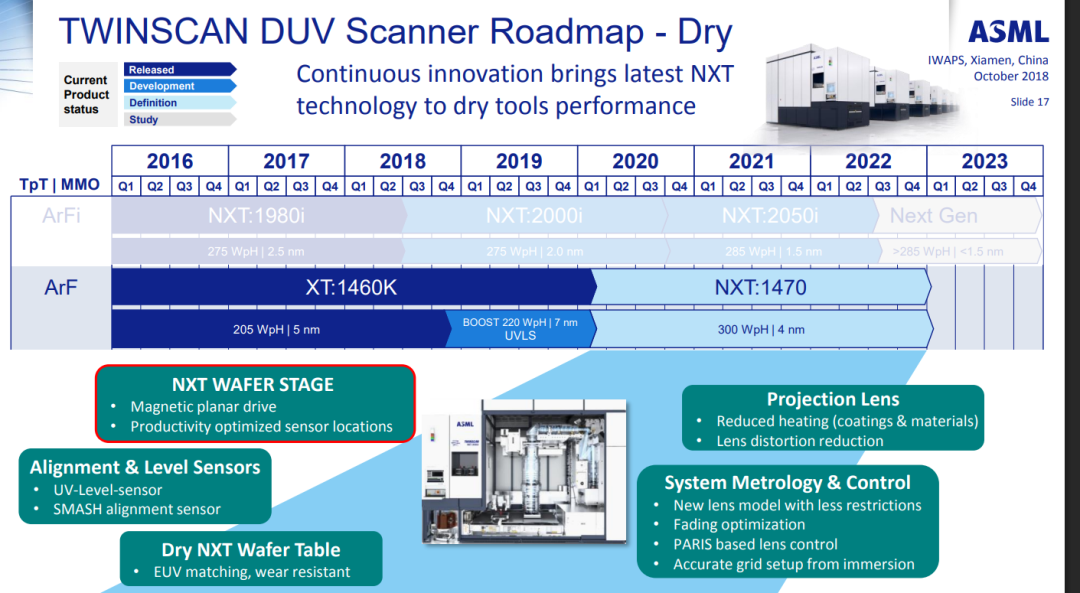

先說DUV（深紫外）光刻機。這代機的光源來自氟化氪（KrF，248nm）或氟化氬（ArF，193nm）激光，能量高，波長短，能在硅片上刻出比頭發絲細幾千倍的線。它的*是在空氣和水之間——光要穿過透鏡、反射鏡、還有那層折射率*控制的“投影水”。水沉積、鏡片透光率、折射率穩定，全靠化學和光學兩頭拉。能把這么復雜的光路調到納米級精度，靠的是幾十年打磨出來的光學系統和產線經驗。
在DUV的產線上，工程師關心的是穩定性和良率。一個鏡頭的污染、一點光強漂移，都會變成片上CD偏差（線寬變化），再乘上幾十片一批，就是一個工段的重跑。DUV的*，是“在能看到的光里，把極限榨干”的*。

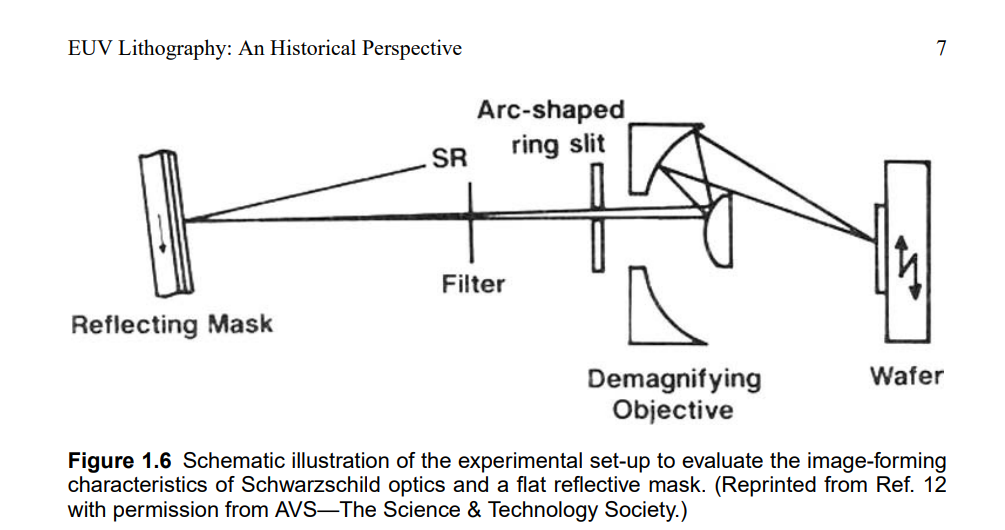

再看EUV（極紫外）光刻機。波長13.5nm，已經不是光學玻璃能傳的光，而是“只能靠反射”的極端區域。光線來自錫（Sn）等離子體：先打出一滴錫液，用激光二次打擊，讓它爆成高溫等離子，發出EUV光。這束光要在真空里跑，因為空氣對它來說像墻一樣不透明。透鏡不再是透的玻璃，而是一層層鍍膜反射鏡（每面幾十層鉬和硅交替），每反一次都損失能量，最終能到達晶圓的只有最初光強的百分之一不到。
EUV機臺像是一個封閉的宇宙：真空系統、光源、反射鏡、掩模臺、晶圓臺，全都在納米和微塵之間博弈。哪怕有一顆粒子落到掩模上，下一片的圖案就會帶著缺陷復制上去。要維持這個真空*干凈又穩定，靠的不只是潔凈間，而是整機的物理邊界——氣鎖、真空腔、反射鏡溫控，每個都是瓶頸。

關鍵差別：不是“更貴”，而是“更難讓它跑穩”

很多人以為EUV只是DUV的“升級版”，像換個更亮的燈。其實差別在物理范式。

光源不同：DUV是激光器，EUV是等離子體；一個是電光轉換，一個是能量炸藥。
光路不同：DUV透鏡+液體；EUV全反射+真空。
掩模不同：DUV掩模是透射的玻璃片；EUV是多層反射鏡，任何污染都是災難。
工藝整合不同：DUV下的光刻抗蝕劑能直接用空氣接觸；EUV下要防真空揮發、要抑制光致碳沉積，還要兼顧分辨率與抗反射層。
設備復雜度：一臺EUV機里有20多萬個零件、幾千條控制線，溫度、震動、壓力都要控制到毫微米級。

工程師眼中的現實差距

DUV機臺的維護節奏是看光學污染和水系統；EUV看的是光源功率、鏡面反射率衰減、掩模缺陷演化。DUV能靠清洗和換濾片恢復；EUV則要停機換鏡、換光源、重新校準。DUV的PM（預防維護）是機械節拍問題，EUV的PM是物理極限問題。
很多工廠上EUV的*年，看不到“魔法”，只看到停機記錄和粒子曲線。當設備能穩定出片、overlay收斂、mask defect rate壓下去，工程團隊才敢說它“進了產線”。

打個比方。DUV像是精密的光學顯微鏡——靠調光、對焦、清潔把極限往前推。
EUV更像是“真空里的閃電相機”——它要在一瞬間點亮、照準、刻下，然后收拾那場能量風暴的后果。
兩者的目標相同：在硅上刻出更小的線。但DUV是靠技巧逼近極限，EUV是靠跨物理邊界打開新路。

DUV時代的競爭在工藝和設備協同；EUV時代的競爭在全系統閉環：光源、掩模、抗蝕劑、真空腔、清洗、溫控、算法，每一環都要“共振”。
對于產線來說，DUV還在拼“良率曲線”；EUV已經在拼“機臺可用率”。
DUV的挑戰是“能不能更細”；EUV的挑戰是“能不能更久地穩著跑”。
前者靠積累，后者靠體系。
