1. 核心概念：光刻機是做什么的？

想象一下你用膠片相機拍照。你的目標是把眼前的風景（圖案）精確地投射到膠片上。

在芯片制造中，光刻機扮演的就是這臺超高精度的“投影相機”。

風景/圖案: 電路設計師畫好的電路圖，被制作在一塊叫做掩模版（Mask/Reticle）的石英板上。這就像是相機的“底片”。
相機鏡頭: 光刻機內部極其復雜、由多組鏡片構成的投影物鏡系統。
膠片: 涂滿了一層光刻膠（Photoresist）的硅晶圓（Wafer）。
光: 特定波長的深紫外光（DUV）或極紫外光（EUV）。

光刻機的核心任務，就是將掩模版上的電路圖案，通過光線，以極高的精度、極小地（通常是4倍縮小）“投影”并“曝光”到晶圓的光刻膠上。

這個過程完成后，被曝光（或未被曝光，取決于光刻膠類型）的光刻膠會發生化學變化。后續的刻蝕（Etching）工藝就會根據這個光刻膠形成的“保護層”，在晶圓上刻蝕出實際的電路結構。這個“光刻-刻蝕”的組合拳會重復幾十上百次，像蓋樓一樣，一層一層地把芯片造出來。

2. 光刻機在CMOS工藝流程中的地位

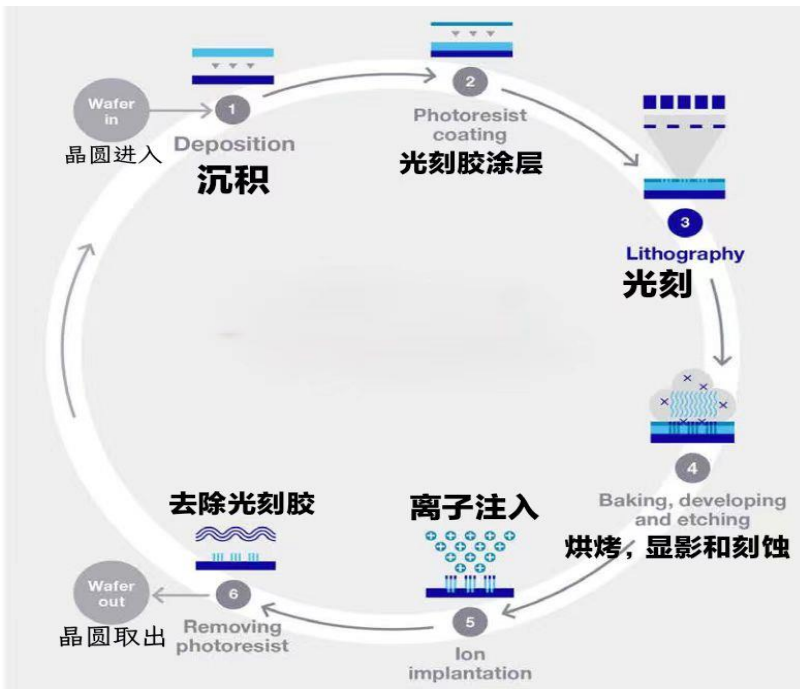

如果說整個芯片制造廠（Fab）是一個龐大的精密機器，那么光刻機就是這臺機器的“心臟”和“大腦”。半導體主要工藝如下：

技術瓶頸: 光刻機的能力，直接決定了芯片的最小線寬，也就是我們常說的“工藝節點”（比如28nm, 7nm, 5nm）。光刻機能畫多細的線，就決定了芯片上能集成多少晶體管，直接關系到芯片的性能和功耗。
成本核心: 光刻機是所有半導體設備中最昂貴的，一臺*的EUV光刻機售價超過1.5億美金。一個工廠的光刻機群通常占據了設備總投資的40%-50%。
產能瓶頸: 光刻也是整個制造流程中最耗時的步驟之一。光刻機的加工速度（產能，Throughput）往往決定了整個工廠的晶圓產出速度。

因此，你在工廠里聽到的所有關于性能、良率、成本的討論，最終幾乎都繞不開光刻工藝。

3. 光刻機的核心組成部分

一臺現代光刻機（以主流的掃描式光刻機Scanner為例）主要由以下幾個精密到*的子系統構成：

光源系統（Light Source）: 產生用于曝光的光。這是決定分辨率的*個關鍵因素。

DUV (深紫外光): 主流是ArF準分子激光器，產生193nm波長的光。為了進一步提高分辨率，工程師們發明了浸沒式光刻（Immersion Lithography），在鏡頭和晶圓之間填充超純水，利用水的折射率，等效地將193nm波長縮短到約134nm，這是193i（i for immersion）技術的由來。
EUV (極紫外光): 用于7nm及以下最先進的節點。波長僅為13.5nm。它的光源產生極其困難，需要用高能激光轟擊錫（Sn）靶丸，使其等離子化后發光。

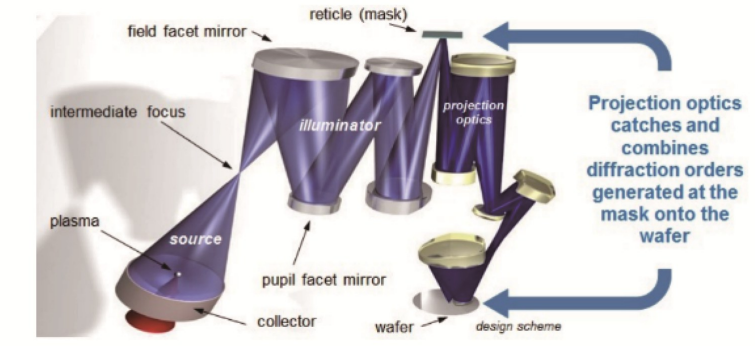

照明系統（Illumination System）: 它不是簡單的把光照過來，而是對光源發出的光進行整形、勻化，并以特定的角度（如離軸照明 OAI）照射到掩模版上，以?xún)?yōu)化最終成像的對比度和清晰度。以下是EUV光刻照明和物鏡示意圖：
掩模版與掩模工作臺（Reticle & Reticle Stage）:

掩模版（Reticle）: 帶有電路圖案的石英板，是光的“模板”。
掩模工作臺: 承載并以極高加速度和納米級精度移動掩模版的平臺。

投影物鏡系統（Projection Optics System）: 這是光刻機最核心、最昂貴、最精密的部分。它由20多塊直徑幾十厘米的巨大鏡片/反射鏡組成，表面加工精度達到亞納米級。它的作用就是將掩模版上的圖案縮小4倍并無失真地聚焦到晶圓上。

對于DUV，物鏡是透射式的（光穿過鏡片）。
對于EUV，由于13.5nm的光會被幾乎所有材料吸收，所以必須采用反射式的光學系統，即用超高精度的反射鏡（Mirror）來折轉光路。

晶圓工作臺（Wafer Stage）: 承載晶圓的平臺。它必須與掩模臺高度同步地移動，移動速度可以達到1g甚至更高的加速度，但定位精度要控制在1-2納米以?xún)?nèi)。這通常由激光干涉儀實時測量和控制，是機電一體化的*之作。為了提高產能，現代光刻機普遍采用雙工作臺（Dual Stage），一個在曝光時，另一個在進行晶圓的對準和測量，無縫銜接。
對準系統（Alignment System）: 在曝光第二層及以后的圖形時，光刻機需要精確地找到晶圓上*層留下的標記（Alignment Mark），以確保層與層之間能夠精確地“套準”。這個精度就是我們常說的套刻精度（Overlay）。

4. 光刻機的三大核心性能指標

評價一臺光刻機的好壞，我們主要看三個指標：

分辨率（Resolution）: 能印出的最小線條尺寸。它遵循瑞利判據：R = k? * (λ / NA)

λ (Lambda): 光源的波長。波長越短，分辨率越高。這就是我們從DUV（193nm）發展到EUV（13.5nm）的根本原因。
NA (Numerical Aperture): 物鏡的數值孔徑，可以理解為鏡頭“收光”的能力。NA越大，分辨率越高。浸沒式技術就是通過提高NA來提升分辨率的。
k?: 工藝因子。它代表了除了設備本身之外，我們能做的所有工藝上的優化，比如掩模版優化（OPC）、計算光刻（Computational Lithography）、多重曝光（Multi-Patterning）等。k?的極限是0.25。

套刻精度（Overlay）: 上下兩層圖形對準的精確程度。如果套不準，晶體管的源極、漏極和柵極就會錯位，芯片直接報廢。對于先進工藝，Overlay的誤差要求在1-2納米以?xún)?nèi)。
產能（Throughput）: 每小時能處理多少片晶圓（WPH, Wafers Per Hour）。這直接關系到制造成本。一臺高效的光刻機WPH可以達到250-300片。

5. 總結與建議

對于剛?cè)胄械哪悖业慕ㄗh是：

建立系統觀: 不要只把光刻機看作一臺孤立的設備。要理解它與前后的涂膠（Coat）、顯影（Develop）、刻蝕（Etch）工藝的緊密聯系。光刻的任何一個微小變動，都會影響后續所有步驟。
抓住核心: 牢記分辨率、套刻精度和產能這三大指標。你在工作中遇到的很多問題，最終都會歸結到如何在這三者之間取得平衡。
敬畏之心: 光刻機是人類工程技術的奇跡，集成了光學、精密機械、控制理論、材料科學等眾多領域的*成果。保持對技術的敬畏，是你不斷學習和進步的動力。
